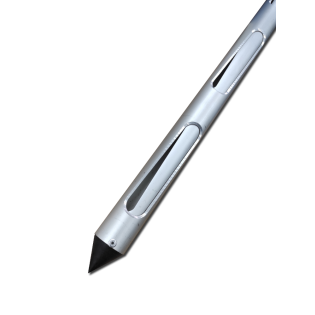

Пробоотборник зерновой РП

ручные многоуровневые пробоотборники зерна служат для отбора проб

Ручные пробоотборники зерна РП предназначены для взятия образцов зерна в соответствии с правилами нормативной документации (ГОСТ 13586.3-83).

 Отборники проб широко применяются на зерноперерабатывающих и хлебоприемных предприятиях, заводах по производству комбикормовой продукции, и другими сельскохозяйственными организациями, включая лаборатории контролирующие качество хлебопродуктов, зерна и муки.

 Забор образцов продукции с помощью ручных пробоотборников может осуществляться в зерновых хранилищах и на складах, в автомобильном транспорте и железнодорожных вагонах, а также везде, где зерновые продукты хранят/перевозят в насыпном виде. Специальная конструкция пробоотбоника позволяет получать пробы с разных уровней всего слоя зерна за одно погружение. Многоуровневый забор обеспечивает гораздо более точную оценку качества зерна, нежели при взятии образов из одной точки.

  Пробоотборники применяются на хлебоприемных и зерноперерабатывающих предприятиях, комбикормовых заводах,  других сельскохозяйственных организациях. Предназначены для отбора проб зерна в зернохранилищах, складах, автотранспорте,  ж/д вагонах и т.д.

Пробоотборники зерна РП изготавливаются нескольких вариантов, различающихся количеством допустимых для исследования уровней, длиной и диаметром 35 и 50 мм:

- РП-1,6х35 и РП-1,6х50 — 7-уровневые (1,6 м);
- РП-2,1х35 и РП-2,1х50 — 10-уровневый (2,1 м);
- РП-3,0х35 и РП-3,0х50 — 14-уровневые (3,1 м).

Правильно выбранным по техническим характеристикам ручным пробоотборником можно взять пробы зерновой продукции, насыпанной слоем соответственно до 1,5, 2 и 3 метров. Пробоотборник с диаметром корпуса 50 мм позволяют взять пробу приблизительно в полтора раза большей массы, чем 35-миллиметровые.

Основные конструктивные элементы пробоотборника:

- наружная труба (корпус);
- внутренняя труба;
- наконечник в форме конуса;
- отверстия для забора проб;
- вращающаяся рукоять с упорами;
- отверстие для высыпания образцов зерна.

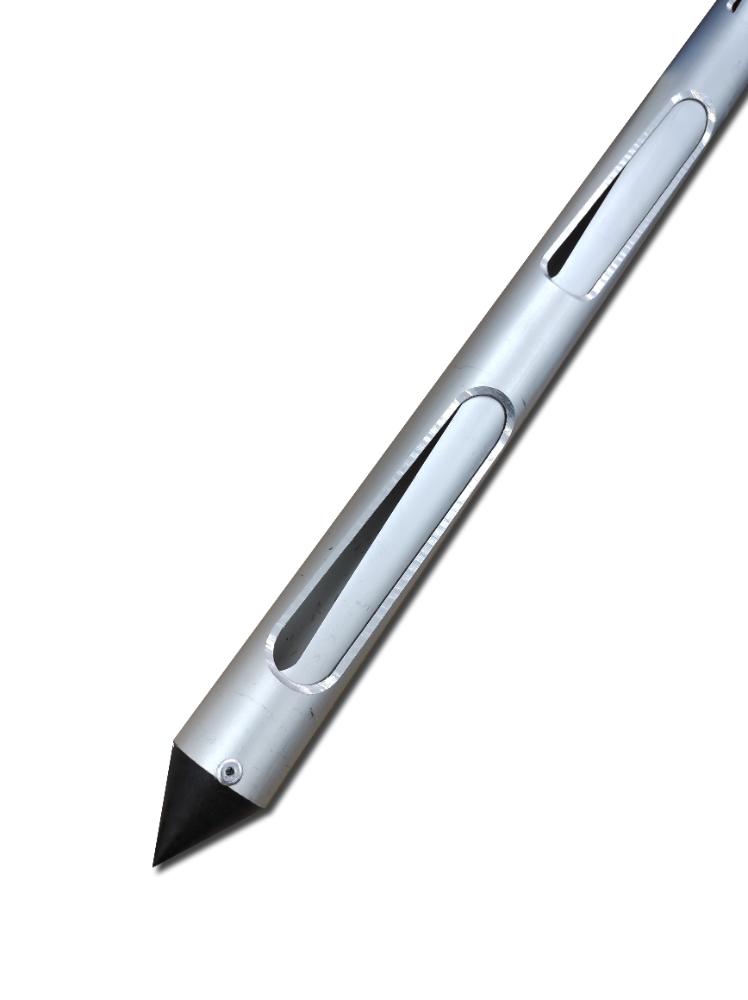

  Наружная труба образует корпус пробоотборника и имеет конусообразное острие. Ее цилиндрическая стенка отделяет зерновую массу от попадания внутрь. На трубчатой поверхности корпуса располагаются отверстия-пазы вытянутой формы, при открытии которых зерно может проникнуть во внутреннюю полость. Линия расположения отверстий опоясывает наружную трубу спирально приблизительно на половину оборота.

  Внутренняя труба образует емкость для зерновой пробы. Ее стенки помогают закрывать отверстия корпуса путем их перекрытия. На внутренней трубе тоже есть отверстия, по форме совпадающие с пазами корпуса, но имеющими другой наклон*.
*Направленное противоположно расположение пазовых отверстий служит для взятия проб «по диагонали». Такой забор предохраняет образцы от повреждения зерен, которые могли бы быть вызваны защемлением между подвижными деталями пробоотборника. Разница в наклоне между отверстиями исключает совпадение кромок пазов внешней и внутренней труб. Их края движутся относительно друг друга таким образом, что отдельные частицы пробы смещаются, избегая защемления, деформации или разрезания.

  Гладкий конусный наконечник образует острие, облегчающее введение корпуса пробоотборника в проверяемую зерновую насыпь путем раздвижения ее частиц в стороны.

Рукоятка подвижно соединяет внешнюю и внутреннюю трубы. Этот элемент отборника проб имеет упорный механизм с двумя положениями. При повороте рукояти вокруг оси происходит вращение внутренней трубы в корпусе, тем самым получается закрывать и открывать заборные пазы. Для извлечения образца зерна из пробоотборника в контейнер для хранения проб зерна на торце рукояти имеется специальное отверстие.

Купить ручные пробоотборники для зерна производства ?ЧП «Альтаир Плюс» можно, используя контактные данные предприятия на странице «Контакты».

Основные технические характеристики ручного пробоотборника типа РП:

Пробоотборники диаметом 35мм:

  РП-1,6х35 РП-2,1х35 РП-3,0х35
Длина, мм
1600
2100
3100
Глубина отбора проб, мм
1400 1900 2900
Диаметр, мм 35 35 35
Диаметр внутренней полости, мм 26 26 26
Количество отверстий отбора, шт. 7 10 14
Вес образца, г 600 900 1300
Масса, кг 1,4 1,8 2,5


Пробоотборники диаметом 50мм:


  РП-1,6х50 РП-2,1х50 РП-3,0х50
Длина, мм 1600 2100 3100
Глубина отбора проб, мм 1400 1900 2900
Диаметр, мм 50 50 50
Диаметр внутренней полости, мм 41 41 41
Количество отверстий отбора, шт. 7 10 14
Вес образца, г 950 1400 2000
Масса, кг 2,2 2,8 3,9


Порядок действий при взятии проб зерна ручным пробоотборником РП:

- Закрыть заборные отверстия, повернув рукоять в соответствующем направлении до упора вокруг продольной оси пробоотборника.
- Погрузить устройство вперед коническим наконечником на нужную глубину в насыпь зерна.
- Закрыть заборные отверстия, возвратив рукоять в исходное положение (из 1-го пункта списка).
- Извлечь, заполненное образцами с разных уровней, приспособление из исследуемого продукта.
- Высыпать взятый образец зерна через отверстие на торце рукояти в контейнер для проб (КХОЗ), перевернув пробоотборник РП вверх конусным наконечником.

Чтобы ускорить процесс заполнения зерном внутренней полости разрешается приподнять и опустить устройство несколько раз с небольшой амплитудой вдоль продольной оси.
